Замена спрей-смазок для турбинных наконечников на качественный дешёвый аналог

Эта запись была сделана в Стоматологический блог Студенты и помечена Лайфхак

Качественные спрей-смазки стоят дороже некоторых наконечников, например, турбинный наконечник, со встроенным генератором и светодиодной подсветкой китайского производства, стоит примерно 1500 рублей, а смазка SIRONA Т1 250 МЛ — 2360 руб., QUATTROcare plus Spray (KAVO) 1520 руб., Lubrifluid (BienAir) — 2710 руб. и т.д.
Смазка для турбинных наконечников имеет свои особенности, она как смазывает, так и очищает роторную группу турбинного наконечника. С очисткой в принципе справится любая спрей-смазка, а что касается процесса смазывания — есть определённые нюансы. Дело в том, что скорость вращения ротора турбинного наконечника 250-400 тыс. об/мин. Поэтому у смазки должна быть определённая кинетическая вязкость. Т.е. если смазка будет густой, то скорость и мощность турбины будут падать, если смазка будет более жидкой, то она будет обладать плохими смазывающими свойствами, а также быстро выдуваться из подшипников и соответственно смазывающее действие будет кратковременным. Экспериментальным путём ведущие производители определили оптимальную вязкость смазки для турбинных наконечников. Как обычно в русскоязычных инструкциях такая информация не представлена, но в англоязычных инструкциях к смазкам эти данные есть.
У спрей-смазки QUATTROcare plus Spray (KAVO) вязкость составляет — 15,5 mm²/s или сСт

Кинематическая вязкость ν – отношение динамической вязкости µ к плотности жидкости ρ и определяется формулой:

ν = µ / ρ

где µ — динамическая вязкость, Па·с, ρ — плотность жидкости, кг/м³.
В международной системе единиц (СИ), кинематическая вязкость измеряется в квадратных метрах на секунду [м²/с]. Также широко используется внесистемная единица — cтокс [Ст] и её производная — сантистокс [сСт].
Соотношение между единицами кинематической вязкости:
1 сСт = 1 мм²/с = 0.000001 м²/с

У спрей-смазки Lubrifluid (BienAir) 15 mm²/s при температуре 104°F (40°C).
Зная эти данные можно подобрать смазку с равным значением вязкости. В настоящее время широкое распространение нашли силиконовые смазки серии ПМС. Название таких смазок состоит из двух частей, первая часть ПМС означает полиметилсилоксан (название вещества), вторая часть — цифра, означает вязкость в сСт или мм²/с. Также есть смазки ПДМС — полидиметилсилоксан. ПДМС используется как пищевая добавка Е900, а ПМС полигидрат как лекарственное средство известное под торговым названием «Энтеросгель» — энтеросорбент, предназначенный для связывания в желудочно-кишечном тракте и выведения из организма токсических веществ различной природы, возбудителей заболеваний, метаболитов.
К сожалению нет смазки ПМС-15, но есть смазки ПМС-10 и ПМС-20. Таким образом если размешать смазки ПМС-10 и ПМС-20 в соотношении 1:1, то получим смазку ПМС-15. Соответственно вязкость смазки ПМС-20 — 20 сСт, ПМС-10 — 10 сСт, а у ПМС-15 получится 15 сСт. Стоит 1кг такой смазки 900 рублей.

Преимуществами такой смазки являются:

  • Биоинертность (используется как лекарственный препарат (ПМС), пищевая добавка Е900 (ПДМС));
  • Не разрушает резину и металл, а наоборот — защищает;
  • Устойчивость к высоким температурам (выдерживает автоклавирование и стерилизацию в сухожаровом шкафу);
  • Отсутствие запаха, вкуса и цвета;
  • Хорошая смачиваемость и проникающая способность;
  • Со временем не меняет свои характеристики (не густеет и не высыхает);
  • Является диэлектриком.

У смазки ПМС-20 вязкость при 50°С — 14 мм²/с. Её можно использовать как замену спрей-смазки Lubrifluid (BienAir) без разведения смазкой ПМС-10.

Таким образом оригинальные смазки можно заменить на более дешёвую, но лучшую во всех отношениях смазку ПМС-15 (ПМС-10+ПМС-20). При желании можно сделать устройство к которому можно подключить баллон со сжатым воздухом или газом (например, бутан), который будет подавать силиконовую смазку в наконечник смазывая и очищая его. Другим вариантом является покупка аппарата для смазки и прочистки наконечников, например BTY700, так как использует масло не в баллончиках, а заливное. Если нет желания или возможности, изготовить такое приспособление или купить готовый аппарат, то самым простым вариантом остаётся использование смазки следующим образом:

  1. Повернуть наконечник хвостовой частью вверх;
  2. Закапать несколько капель смазки ПМС-15 в входную трубку для турбины (у четырёхканальных это вторая по размеру трубка);
  3. Не меняя положение наконечника прикрутить шланг и подождать 1 минуту;
  4. Включить турбину на 30 секунд;
  5. Открутить шланг;
  6. Закапать несколько капель силиконовой смазки ПМС-15;
  7. Поставить наконечник ротором вниз в стакан или любое другое приспособление.

Перед использованием наконечник нужно подключить к турбине и продуть в течение 30 секунд. Также рекомендуется через каждые 2-3 часа работы смазывать наконечник, если стоматологическая установка автоматически не подаёт смазку в наконечник.

Дополнение 16/07/2018

Оказалось что фирма ООО «Силикон» продаёт силикон любой вязкости, в том числе и ПМС-15. Недавно приобрёл ПМС-15, хотя поехал в фирму с намерением купить ПМС-20. ПМС-15 они получают перемешивая ПМС-10 и ПМС-50, так как ПМС-20 у них нет, и его также получают смешивая ПМС-10 с ПМС-50.

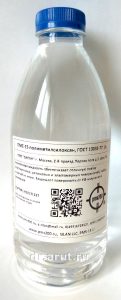

ПМС-15

ПМС-15

Если в вашем городе нет возможности купить ПМС-15, то для получения его можно перемешать ПМС различной вязкости. Для определения соотношения нужно воспользоваться следующей формулой. В примере будем использовать ПМС-100 и ПМС-10. ПМС-100 продают во многих магазинах объёмом 10, 20, 50 или 100 мл. Так как в нашем случае вязкость начинается с 10-и, то для облегчения подсчёта нужно привести значение к «0». Для этого из 100 (ПМС-100) и 15 (ПМС-15) вычитываем 10 (ПМС-10).

100-10=90 (ПМС-100)
15-10=5 (ПМС-15)

Теперь для подсчёта количества ПМС-10 90 делим на 5 и вычитаем 1.

90/5-1=17

Таким образом для получения ПМС-15 из ПМС-10 и ПМС-100 нам нужно 17 частей ПМС-10 и 1 часть ПМС-100 (17:1).

Аналогично высчитывается для ПМС-50 и ПМС-10:

50-10=40 (ПМС-50)
15-10=5 (ПМС-15)
40/5-1=7 (ПМС-10)
1:7 (ПМС-50:ПМС-10)

Для ПМС-1000 и ПМС-10:

1000-10=990 (ПМС-1000)
15-10=5 (ПМС-15)
990/5-1=197 (ПМС-10)
1:197 (ПМС-1000:ПМС-10)

Если нужно посчитать сколько нужно взять ПМС-100 и ПМС-10 для получения 100 мл ПМС-15 (мы уже высчитали соотношение смазки ПМС-100 и ПМС-10 1:17), то:

100/18=5,556 мл (ПМС-100)
100*17/18=94,444 мл (ПМС-10)

Если планируете замерить части с помощью весов, то нужно в технический документации посмотреть плотность, если она одинаковая, то всё высчитывается аналогично соотношению объёма. Если плотность отличается, но нужно произвести коррекцию соотношения исходя из плотности. Но думаю, что небольшая погрешность никакой роли играть не будет, например, если получится не ПМС-15, а ПМС-14,8 или ПМС-15,3.
